Detallamiento y Modelación 3D

El detallamiento estructural consiste en la creación de un modelo tridimensional que entrega información sobre la fabricación y montaje de la estructura, mejorando la contabilización y control de cada una de las partes y componentes utilizadas en el montaje.

La modelación 3D se basa en el sistema BIM (Building Information Model) que permite incorporar e integrar información detallada durante el proceso de construcción de una estructura.

Para la creación del modelo 3D utilizamos el software Tekla Structures, permitiendo una completa visualización virtual del proyecto, anticipándonos a posibles interferencias o conexiones complejas de difícil montaje en obra, lo que se traduce en una importante reducción de tiempos de fabricación y montaje.

Los documentos y/o archivos que se entregan son:

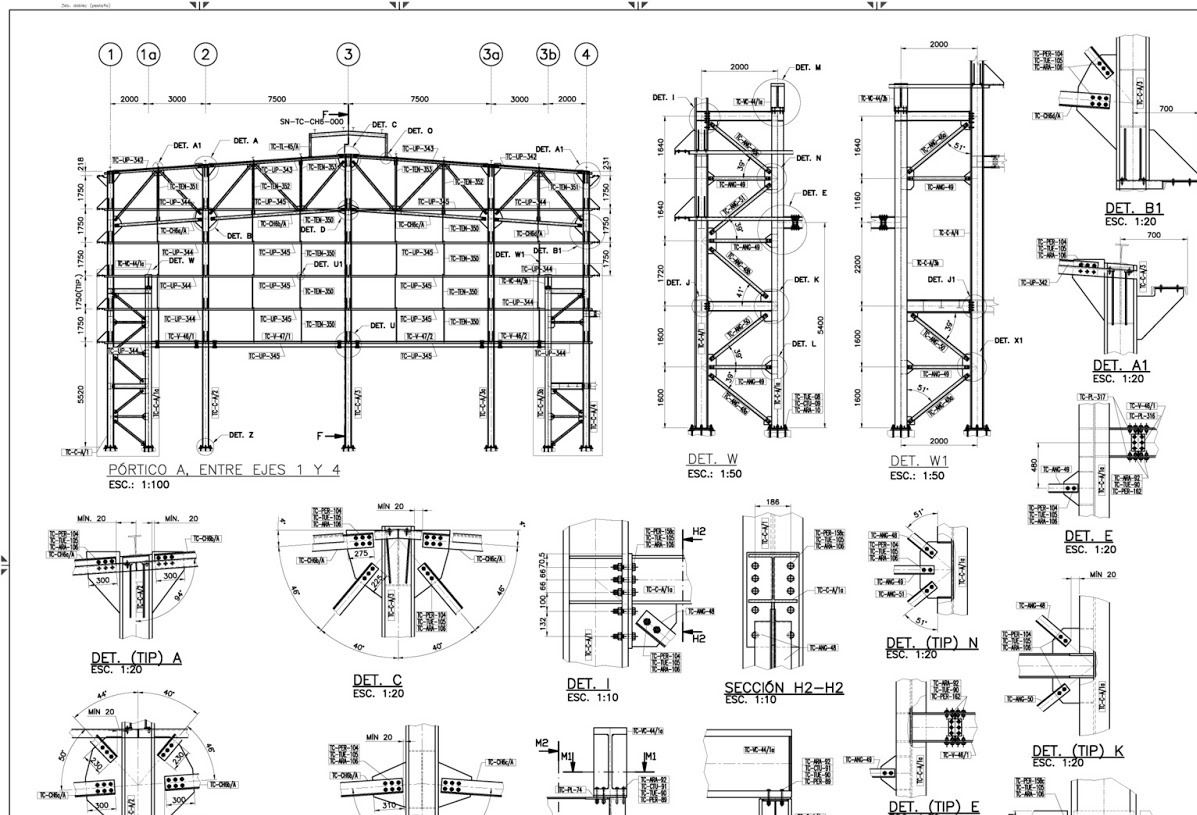

• Planos de fabricación (partes y conjuntos)
• Planos de montaje
• Maqueta 3D en formato IFC
• Listados de materiales (cantidad, peso, área, longitud, materiales, etc)
• Listados de pernos
